センサーで壁を探ろう!下地探しのおすすめツールと使い方を紹介。

壁に棚やフックを取りつける際は石膏ボード壁の内側にある下地材(柱)に取りつけないと、ネジが緩み棚やフックが落下してしまいます。しっかりネジを止めるためにはまず下地材を探さないといけません。今回は下地材を探す専用の道具と使い方を紹介します。

DIY FACTORY COLUMN編集部
DIY FACTORY COLUMN編集部

壁のDIYで重要な「下地探し」

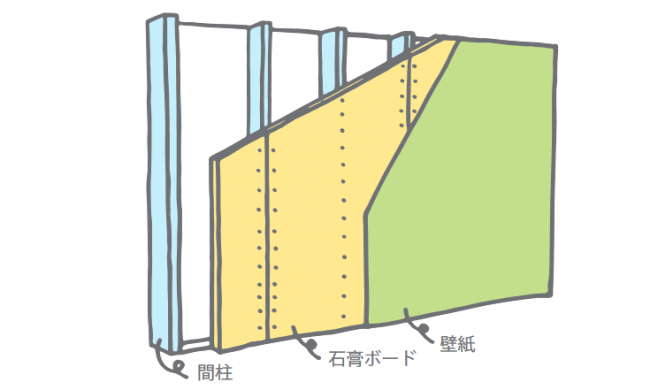

日本の住宅の壁は9割が「間柱」などの下地に石膏ボードを取り付けて作られています。石膏ボードはもろくて崩れやすいので、棚などを取り付け用とするなら下地材にネジをうちこまなければいけません。そのため石膏ボードの裏にある下地材を探す必要があるのです。



下地探し道具は2種類

下地探しのツールにはたくさんの種類がありますが、大きく分けると
・針を突き刺して探すタイプ
・センサーで探知するタイプ
の2通りです。それではそれぞれどういったものか説明していきます。



針を突き刺して探すタイプ

sitaji3-02

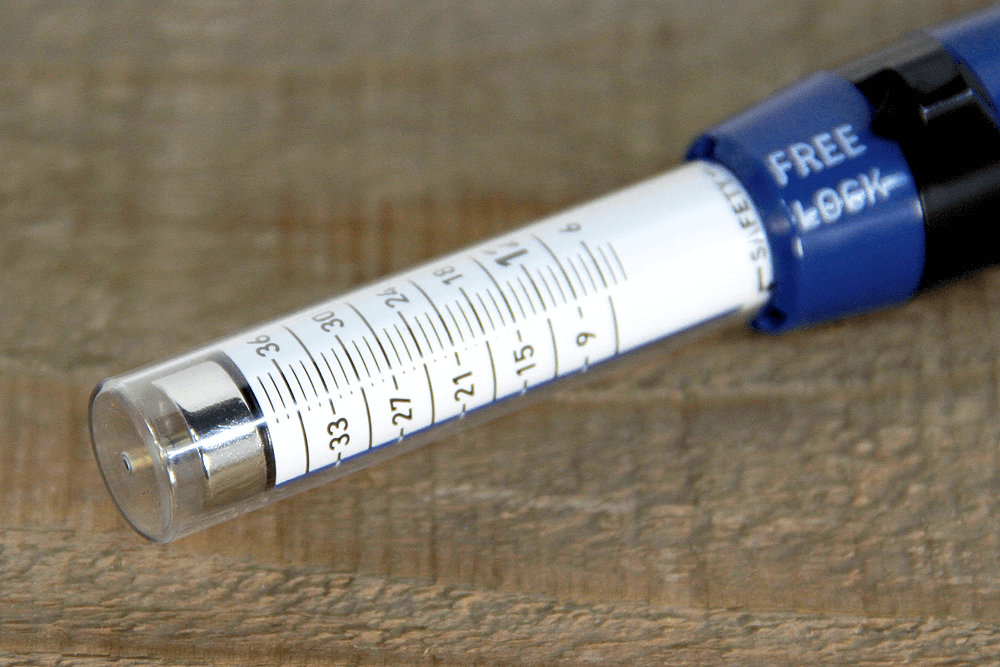

石膏ボード壁に針を突き刺して、手ごたえで壁裏の下地材(間柱)を探します。

針の長さは「25mm」「35mm」「45mm」の3種類あり、石膏ボードの厚みによって使用する針の長さが変わってきます。一般の石膏ボードの厚みは「9mm」や「12.5mm」なので25mmでも対応は可能です。施設や病院などは耐火対策もあり、石膏ボードが2枚重ねで壁が分厚くなっている事があるため針が長い45mmのタイプをおすすめします。



使用方法

sitaji2-03

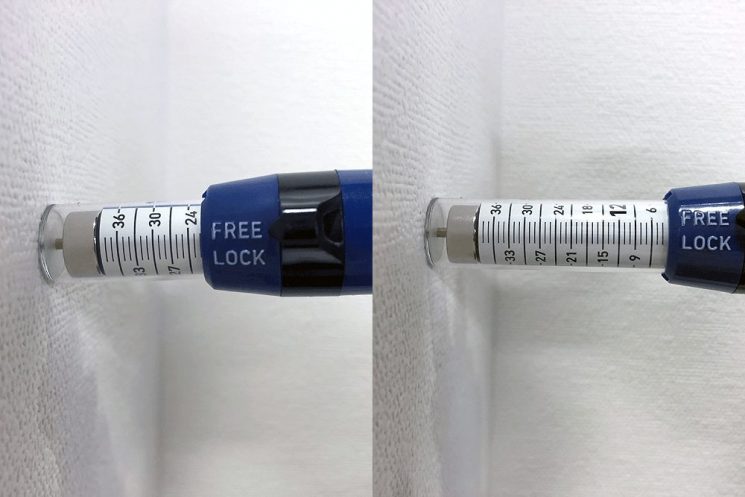

まず壁をノックして「コンコン」という音が高くなる場所を探します。音が高くなる場所に柱がありますので、その箇所にまっすぐ突き刺して針がほとんど入らなければ柱の発見となります。手ごたえなくすっぽりと針が入ってしまうのであれば柱がない中空部分となります。横にずらしながら数回刺し続けると柱と中空部分の境目がわかります



針が曲がったら交換しよう

sitaji3-03

一般の石膏ボードに一番長い45mmタイプを使用する場合、針を斜めに刺して真っ直ぐ抜いてしまうと針が曲がったり、その衝撃で中のバネがつぶれる事もあります。もし針が曲がってしまったら替え芯と交換してください。



マグネット付きならネジも探せる

sitaji3-07

今回紹介する商品は35mmのタイプのみマグネット付きがあります。なぜマグネットが付いているかというと、基本的に石膏ボードを下地材に取り付けるときはネジを使うので、ネジの場所がわかれば同時に下地材の場所もわかるためです。ちなみに下地探し商品では35mmマグネット付きタイプが一番の売れ筋です。



センサーで探知するタイプ

sitaji2-01

機械前方より扇形にセンサーが働いていて、壁裏の間柱を探知すると音と光で反応します。



使用方法

sitaji2-04

本体を壁に沿わせてから横にあるボタンを押します。ボタンを押しながら左右どちらかにゆっくり滑らせると、下地材の上を通過したとき機械上部に矢印が表示されます。

sitaji3-04

センサーは5種類です。探知できる下地材は木材のみですが、一番右側の「EX」のみ金属の探知も可能です。

下地を探す以外に壁裏にある電線コードを感知できるようになっています。これは、ビス打ち込んだときなどに誤って電線コードを傷つけてしまわないためなんです。※左の赤い「Basic」商品のみ電線機能がついていないので注意。



金属の下地やネジを探せる!「メタルキャッチャー」

sitaji3-05

中心の強力マグネットが壁裏のビス(ネジ)や金属に反応する仕組みになっています。針タイプと併用してもいいですね。

使い方はこちら

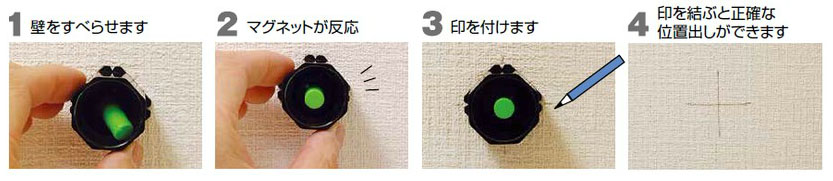

sitaji3-06 出典: シンワ測定株式会社


壁にビス止めする前に下地(間柱)の確認!

針タイプとセンサータイプはどちらとも木材の下地を探すことではありますが、金属や電線コードの探知も必要かどうかで必要な道具が変わってきます。ただ、柱の間に断熱材等の資材が入っていますとセンサーが探知しづらいので、見つけやすい針タイプの方がおすすめです。
