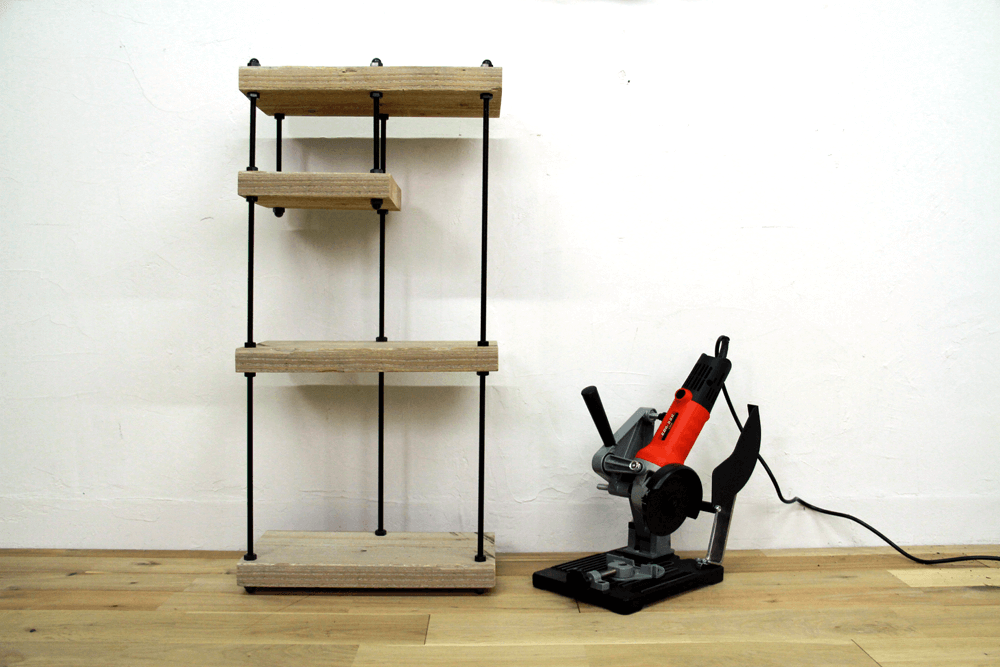

コスパ良し!のディスクグラインダーでアイアンのトイレットペーパーストッカーをDIY

アイアンや寸切りボルトを使ったDIYしたいけど、ディスクグラインダーでカットなど怖くてできないと思っている方がたくさんいますが、実は女性でもディスクグラインダ用ースタンドを使ってカットすれば意外とできるんです。ディスクグラインダーを固定してカットするので手元がぶれず安心です。家にぴったりあったサイズのアイアン棚や収納がDIYの夢が叶う手頃のディスクグラインダーとスタンドとアイアンのトイレットペーパーストッカーの作り方を紹介します。

makit(メキット)編集部


手軽に始められるディスクグラインダー

ディスクグラインダー

ディスクグラインダーは先端に砥石を取り付けて、高速回転させて研磨・研削・切断加工する電動工具です。砥石(ディスク)を取り換えればアイアン、金属、レンガ、石材などの切断、さび落としや塗装剥がしなどもできるDIYから住まいの修理等に使えます。パワーも価格もピンキリですが、今回はお財布に優しいE-Value(イーバリュー)のディスクグラインダーでアイアンのトイレットペーパーストッカーをDIYしました!

ディスクグラインダー

ディスクグラインダーの砥石(ディスク)

E-Value(イーバリュー)のディスクグラインダーに付属しているのはオフセット砥石(金属素材のバリ取り、研削、研磨に使用)なのでアイアン材料をカットする場合は鉄工用の砥石(ディスク)を別途用意が必要です。

ディスクグラインダ 砥石

ディスクグラインダー用スタンド

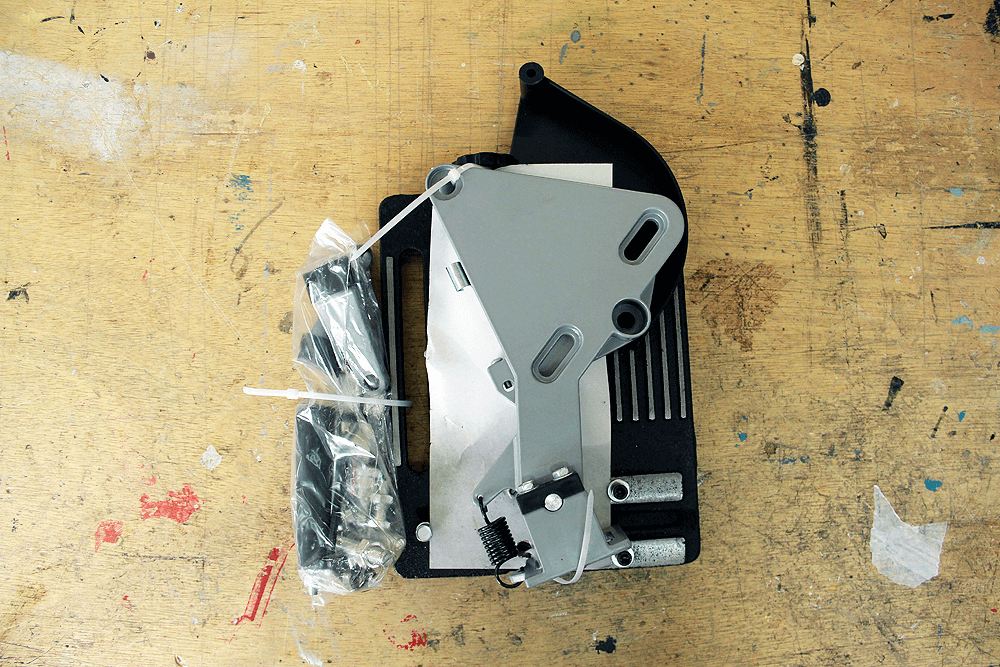

ディスクグラインダーを取付け、簡易切断機として安定した切断作業ができます。スタンドを使用することで連続した切断作業も可能です。100・125mm用ディスクグラインダーを取り付けることができます。使用するにはスタンドの組み立てが必要です。

ディスクグラインダ スタンド

組み立て自体さほど難しくなかったです。組み立て工具(レンチ)も全て付属しているので他工具は必要ないです。

ディスクグラインダー スタンド

20-30分ほどでディスクグラインダーとスタンドをセット完了です。

ディスクグラインダー スタンド

ディスクグラインダーでアイアン材料をカット

ディスクグラインダーをスタンドにセットしてホームセンターで販売している鉄の丸棒とL字アングルをカットしてみました。
ディスクグラインダーを使用する際は必ず安全(防護)メガネ、マスク、革手袋orゴム手引き手袋(軍手禁止)エプロンなどの保護具を必ず着用して作業してくださいね。

鉄の丸棒

アイアンDIYでもよく使われる丸棒です。細い丸棒もしっかり固定できます。ディスクグラインダー単体で切断すると自分の感覚で切断するので切断面が斜めや波打ったりしますが、スタンドにセットされたディスクグラインダーをまっすぐおろしてカットするので、まっすぐカットできて切断面もきれいです。

ディスクグラインダー アイアン

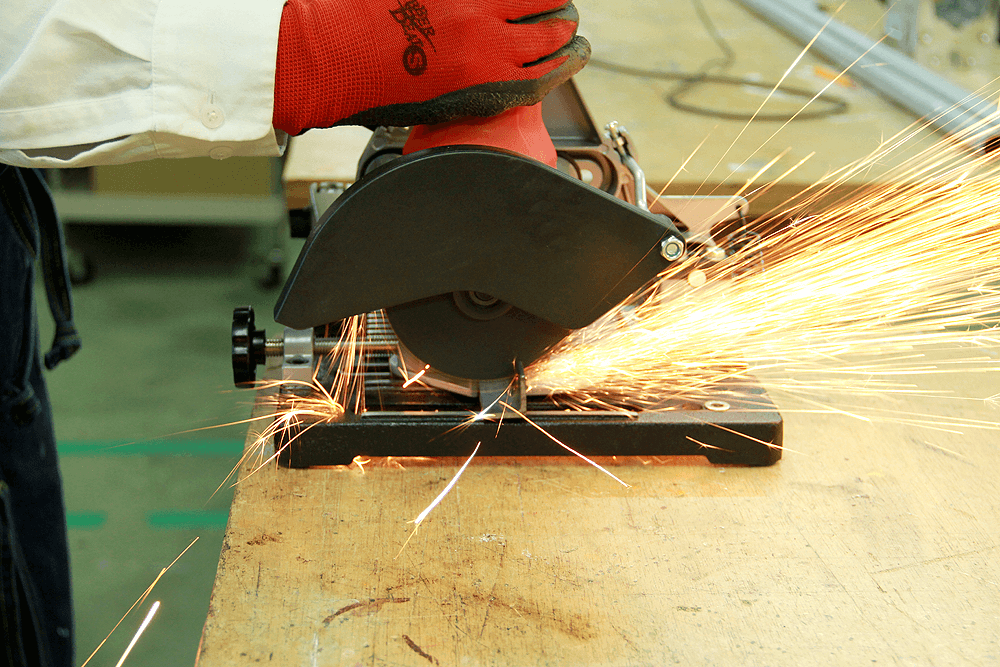

カバープレートをつけ忘れると向こう側3mほど火花が飛ぶので、カバープレートを取り付けた方がいいです。

ディスクグラインダー アイアン 切断

鉄のL字アングル

アイアンシェルフや棚によく使われるL字アングルパーツをカットしてみました。付属クランプが可動するため45度カットも可能です。先ほどの同じようにまっすぐカットできて切断面もきれいです。

ディスクグラインダー アイアン 切断

カバープレートをつけ忘れると向こう側3mほど火花が飛ぶので、カバープレートを取り付けた方がいいです。

ディスクグラインダー アイアン 切断

ディスクグラインダーでトイレットペーパーストッカーDIY

使用材料

  • 木材(1900mm)・・・1枚
  • 寸切ボルト(長ねじ)W3/8X1000mm・・・3本
  • 袋ナットW3/8・・・10個
  • ナットW3/8・・・20個

材料の他に電動ドリルドライバーと11.5mmのドリルビットを使用します。

ディスクグラインダー アイアン DIY トイレットペーパーストッカー材料

トイレットペーパーストッカーのつくりかた

1)丸棒3本を780mmのサイズにカット

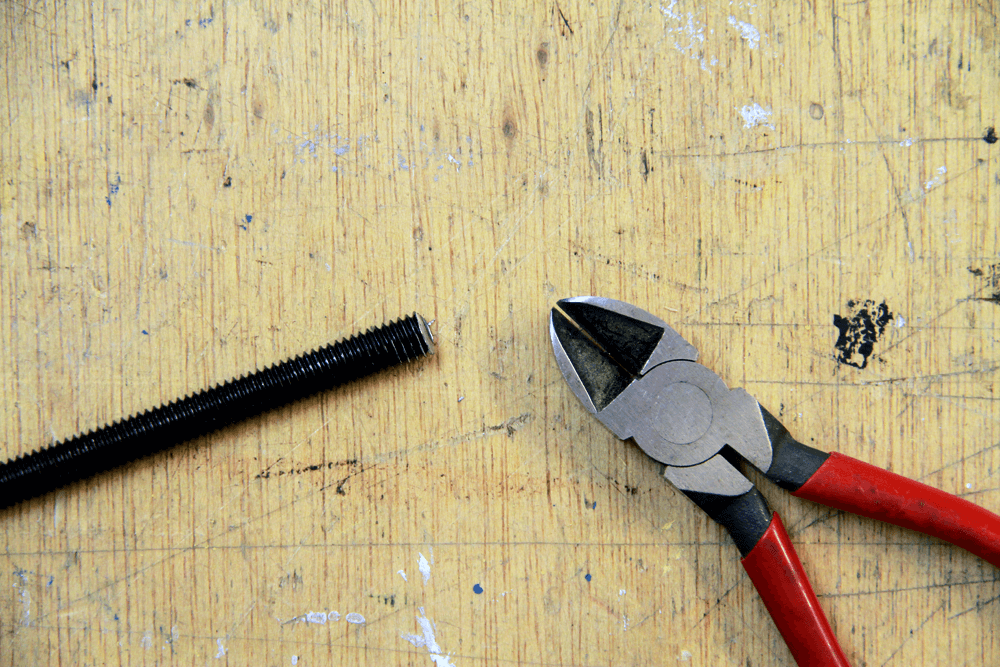

スタンドにセットしたディスクグラインダーで丸棒を切断します。バリが出た場合はペンチで切り取ってください。

ディスクグラインダー アイアン 切断 バリ取り

380mmを3枚、220mmを1枚をノコギリでカットし、サンドペーパーできれいに整える。

のこぎり 木材 カット ソーガイド

3)木材に穴をあける

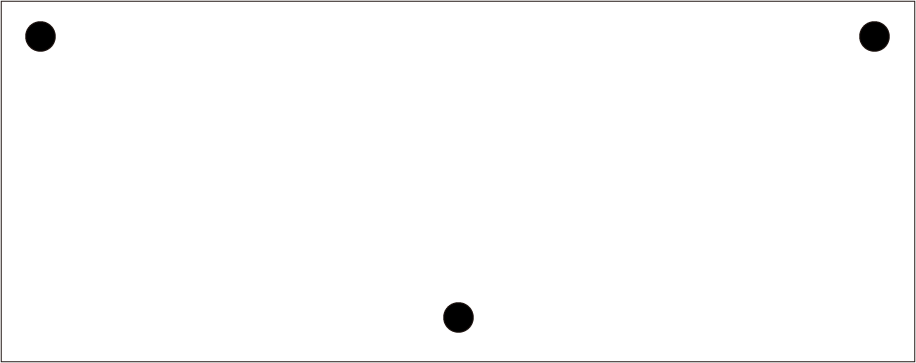

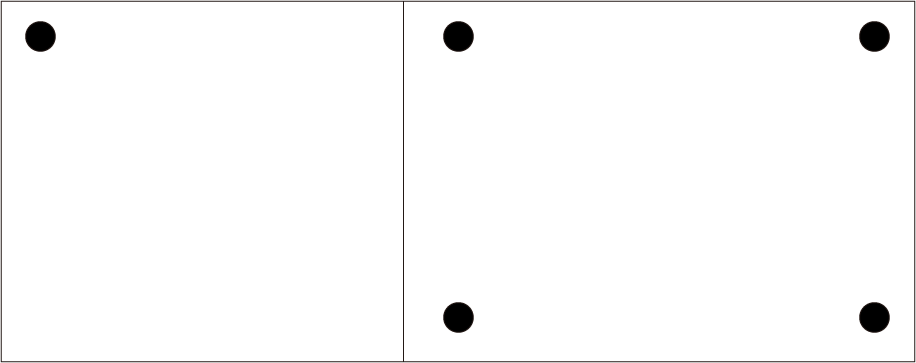

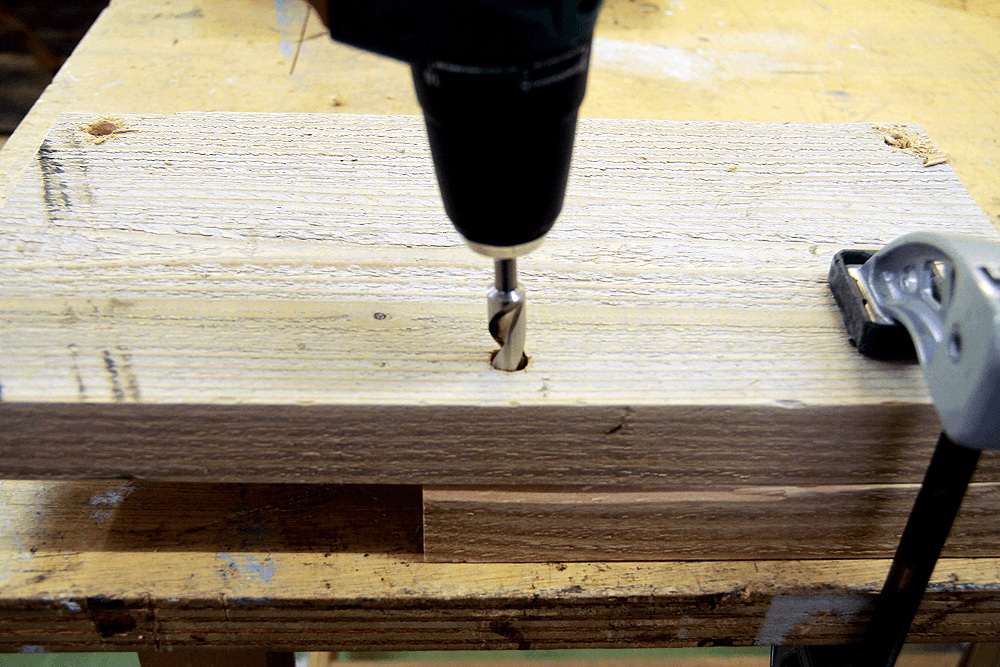

380mm木材を2枚重ねて竹用ドリルで3箇所に穴をあける。2枚同時に穴あけすると2枚目の木材にも少し穴があくので、次に2枚目を上に3枚目を下にして少しあいた穴から穴あけすると作業が早いです。

木材 ドリル 穴あけ   木材 ドリル 穴あけ位置

次に220mm木材を上にして380mm木材1枚と合わせ、穴があいている2か所にドリルを入れて220mm木材の穴あけ位置をつけます。

木材 ドリル 穴あけ

220mm木材を上、380mmを下に入れ替えて穴があいていない角の2か所の穴をあけます。穴あけ位置をつけた穴をすべて貫通させます。

木材 ドリル 穴あけ 木材 ドリル 穴あけ位置

4)組み立て

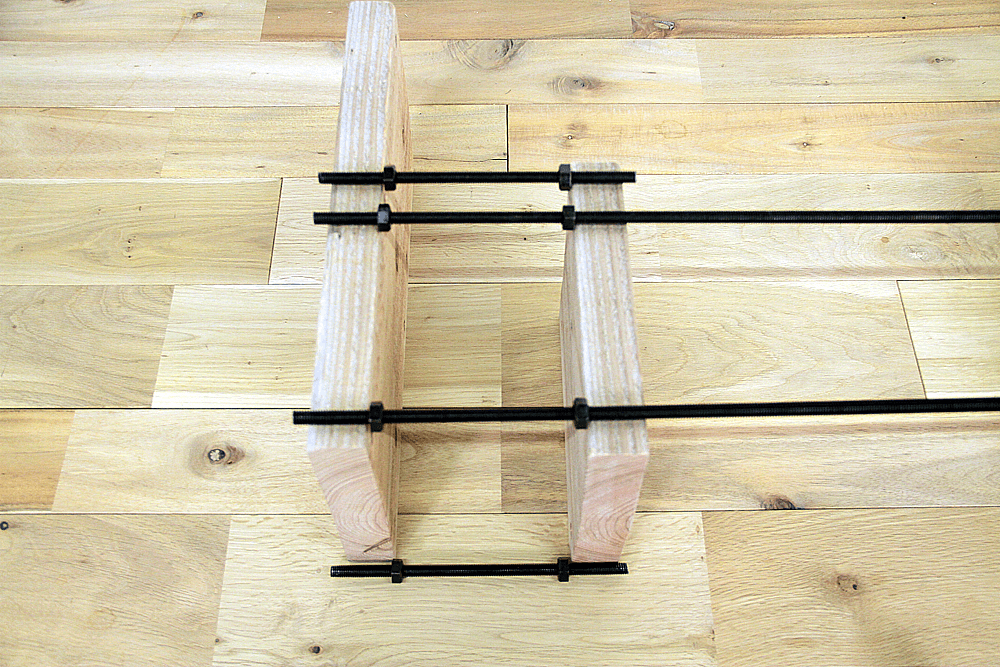

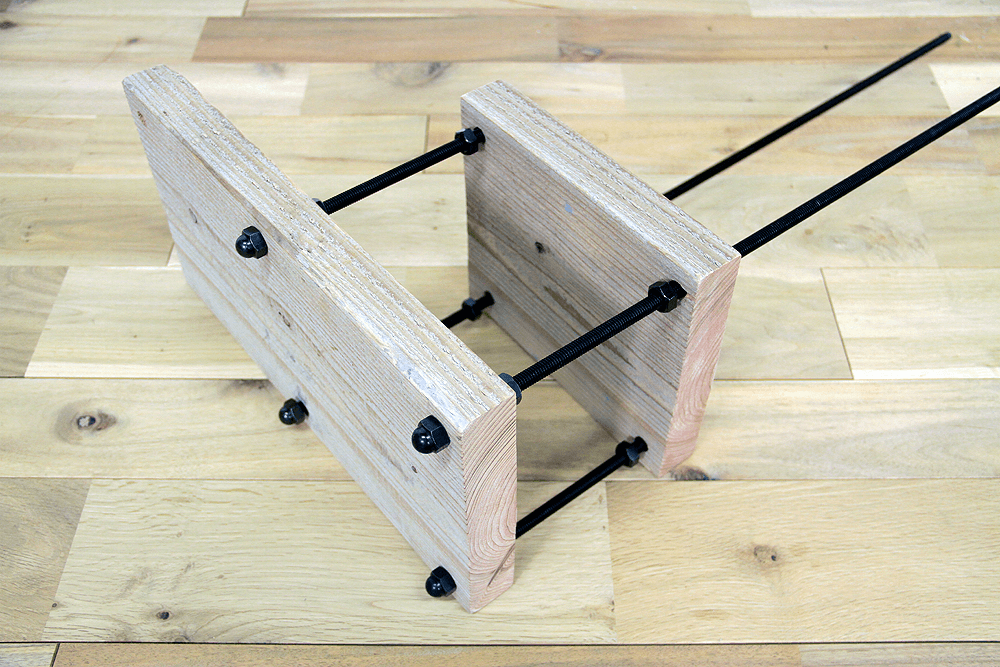

まず1段目と2段目を組み立てる。

トイレットペーパーストッカー 作り方

上の袋ナットを取り付ける。

トイレットペーパーストッカー 作り方

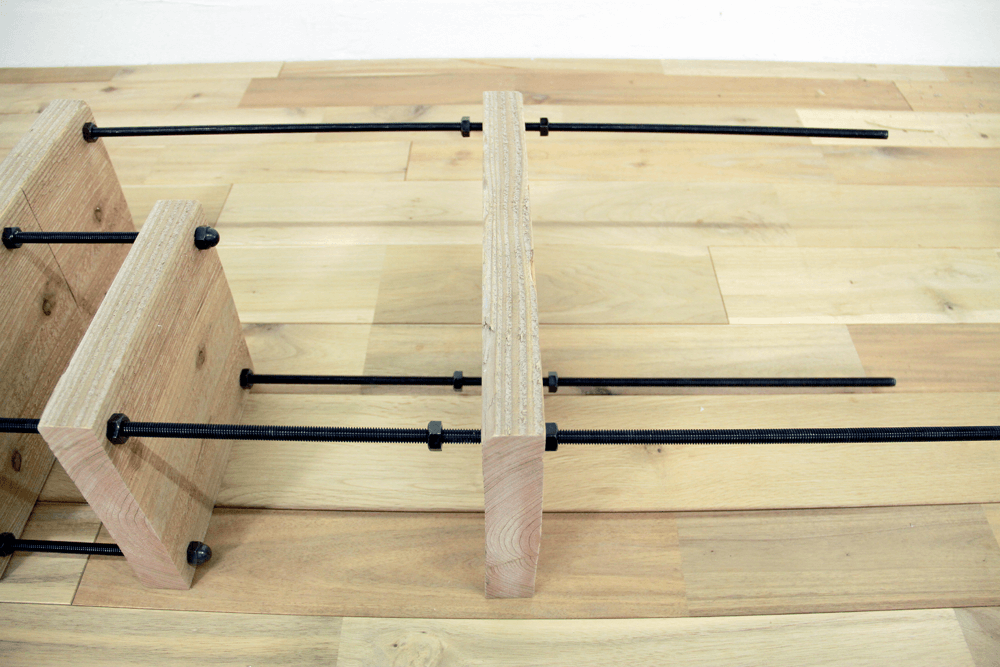

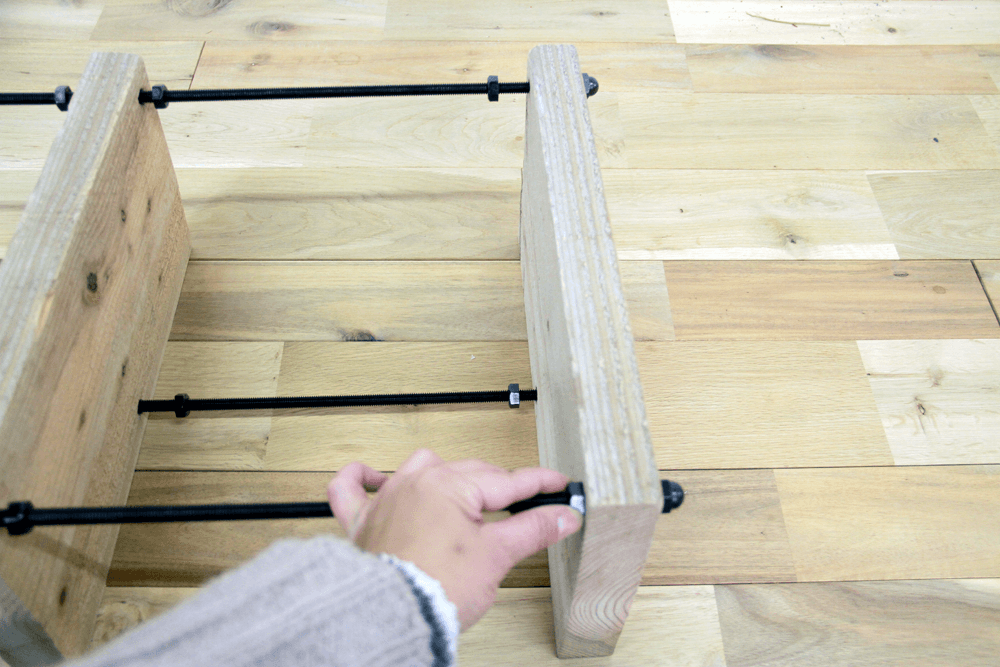

長い丸棒3本にナットを回しいれる。

トイレットペーパーストッカー 作り方

3段目の木材を入れたらナットを回しいれる。

トイレットペーパーストッカー 作り方

4段目のナットと木材をいれる。

トイレットペーパーストッカー 作り方

下側の袋ナットを締める。

トイレットペーパーストッカー 作り方

5)全てのネジ部分をしっかり締めて完成。

トイレットペーパーストッカー 作り方

POINT!

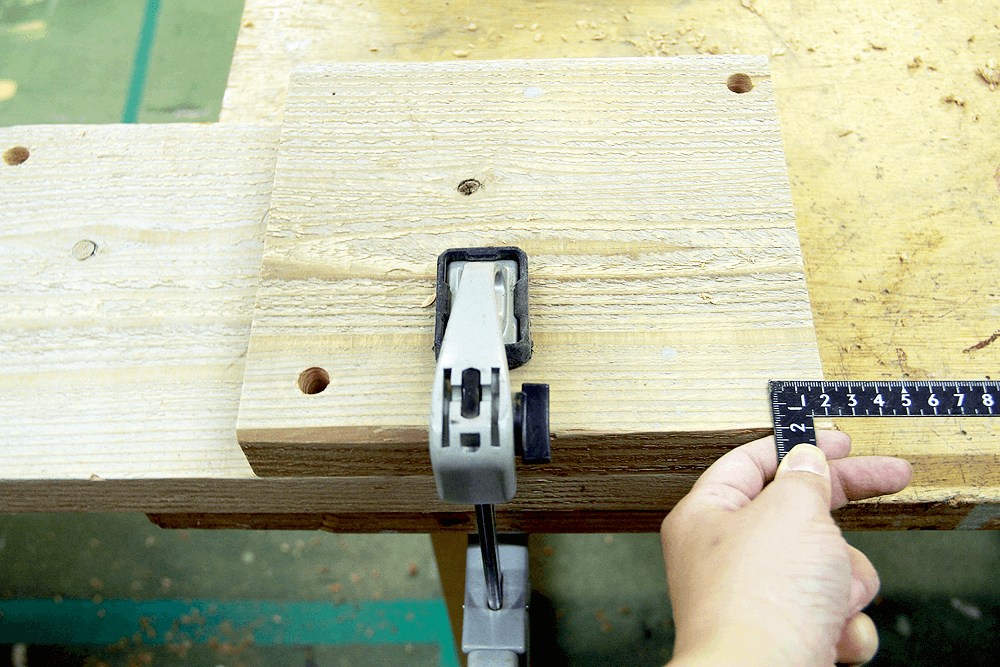

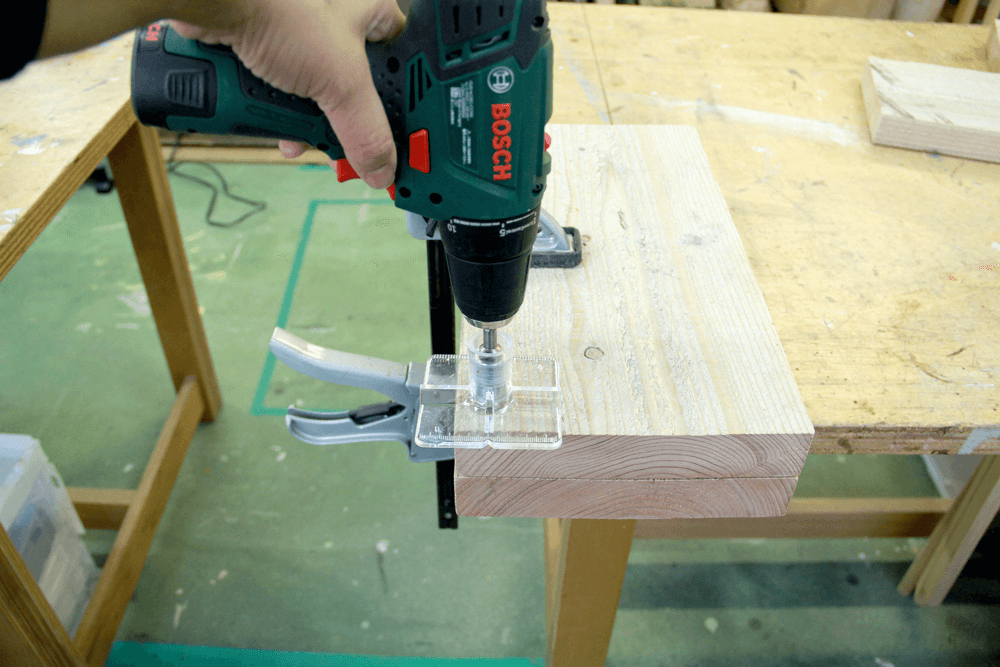

まっすぐな穴をあけることです。斜めになってしまうと丸棒が傾いてしまい、下段に行くほど木材の穴にはまりにくくなり、傾きの原因となります。まっすぐな穴をあけれる補助道具(ドリルガイドキット)を使うと安心です。もしくは穴の径を少し大きめの12mmにして丸棒の遊び部分つくるのもよいです。

木材 ドリル 穴あけ

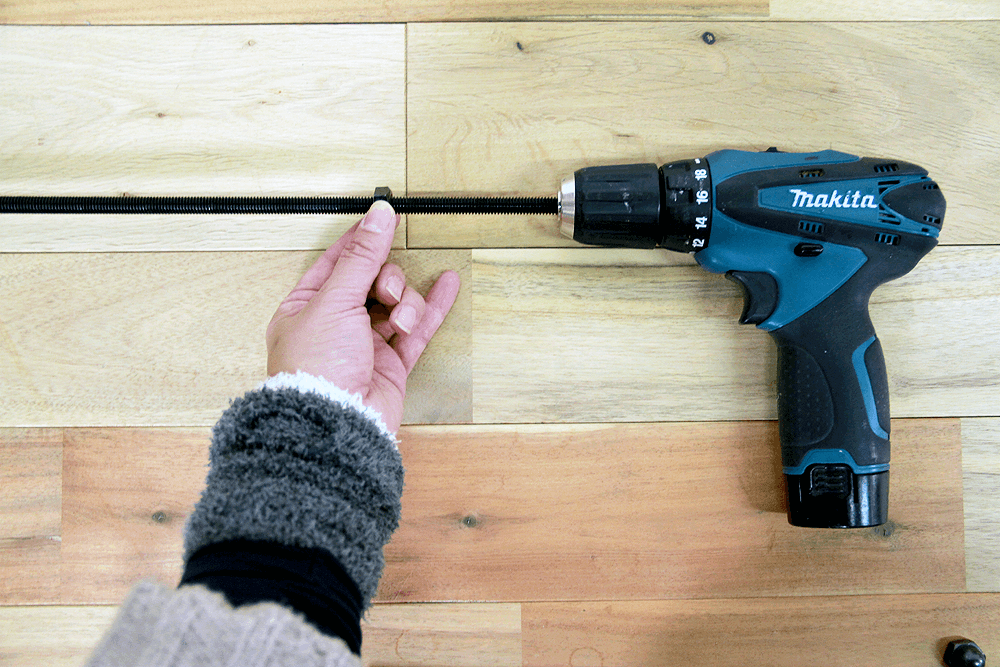

ドリルドライバーに丸棒をつけ、ナットを持って回転させると最初の作業が早くなりますよ。

ドリルドライバー アイアン 丸棒 ナット

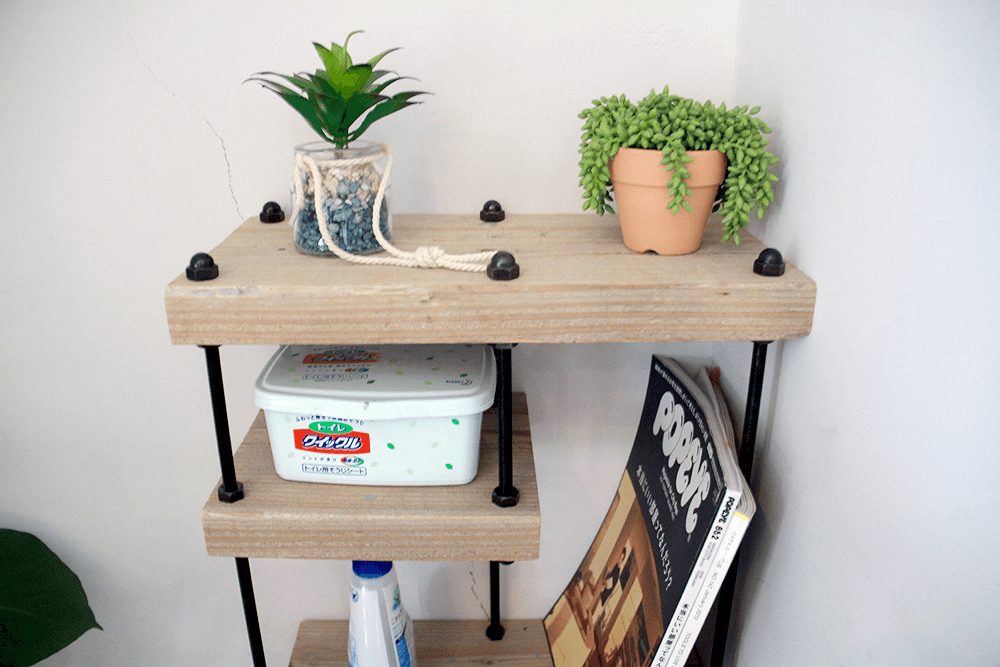

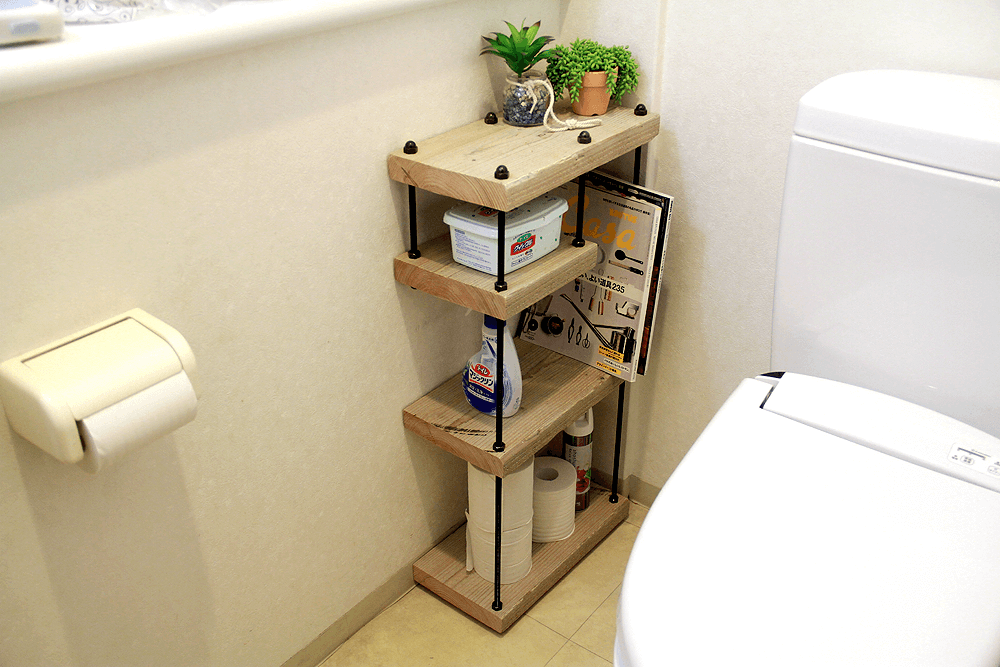

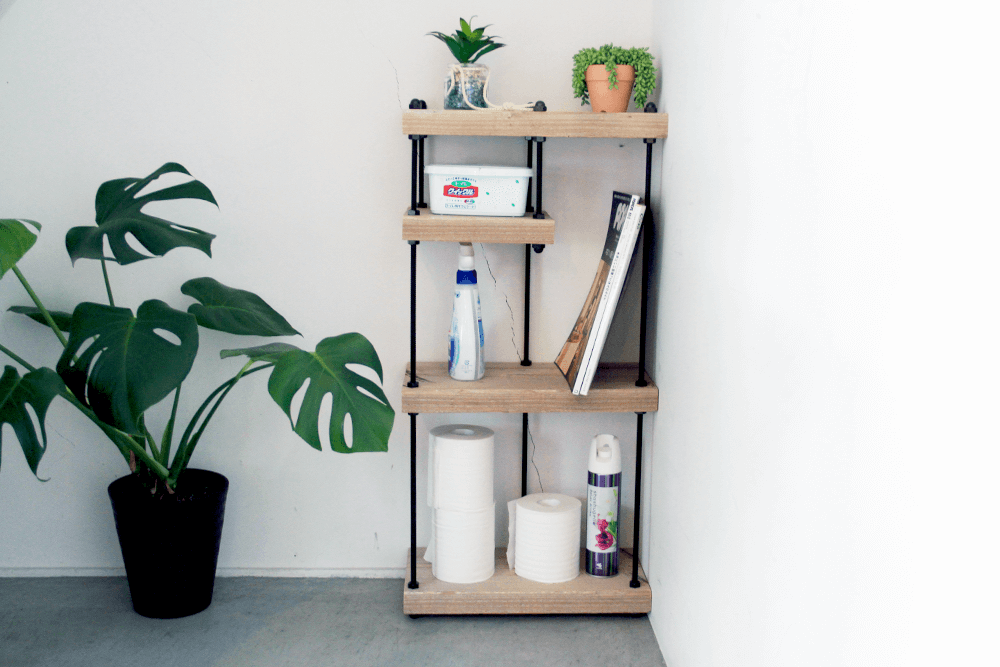

アイアンのトイレットペーパーストッカー

アイアンのトイレットペーパーストッカー 作り方   アイアンのトイレットペーパーストッカー 作り方   アイアンのトイレットペーパーストッカー 作り方

ディスクグラインダーまとめ

少し使うぐらいならコスパがよいディスクグラインダーを選ぶのもありですね。またスタンドを使用してアイアンがカットできるのも楽でした。ディスクグラインダースタンドにセットすることで安心感はありますが、ディスクグラインダーだけではなく回転工具の使用中は気を抜かず注意して作業することが絶対条件です。そうすることでアイアンの棚や雑貨が思い通りのサイズがつくれてDIYの幅が広がりますね。
